Leçon S1-2: La représentation des Objets et Systèmes Techniques
Les objets techniques sont représentés par des dessins, parfois en trois dimensions, et par des schémas afin d'expliquer leur fonctionnement interne.
Pour toutes les pièces d'un objet technique il faut définir la forme (en utilisant un logiciel CAO: Conception Assistée par Ordinateur) et également les matériaux. Le choix du bon matériau dépend des propriétés imposées à la pièce (thermique, robustesse etc.), du prix, son aptitude au façonnage et de l'impact sur l'environnement.
Il y a trois familles de matériaux:
-
Les matériaux métalliques sont élaborés à partir de minerais, plutôt résistant comme les alliages d’acier et d’aluminium, le bronze et le laiton. Les métaux "purs" sont souvent plus souples comme le cuivre, l’étain, le zinc, l’or et l’argent.
-
Les matériaux céramiques sont d’origine minérale, plutôt résistant comme la terre cuite, le verre, le béton, mais ces matériaux résistent plutôt mal à la flexion et se brisent facilement s’ils subissent des impacts concentrés dans un point.
-
Les matériaux organiques sont d’origine végétale ou animale, issus d’êtres vivants ou fossiles, naturels (le bois, la laine, le cuir, le coton) ou artificiels (le plastique). Ces matériaux sont parfois résistants (bois) mais parfois souples (cuir).
Chaque matériau possède des propriétés, ces caractéristiques, elles sont étudiées à l’aide de tests, entre autres:
-
L’adhérence est le fait de collage entre deux surfaces, sous l'action des forces d'attraction entre elles.
-
La dureté est la résistance qu'oppose une surface à la pénétration d'un poinçon.
-
La masse volumique (ou densité) est une grandeur physique qui caractérise la masse de cette matière par unité de volume.
-
La conductivité thermique / électrique caractérise l'aptitude d'un matériau de permettre le passage d'un courant thermique / électrique.
Problématique: Dans cette leçon on va étudier en détail la crosse du lampadaire. Quelles sont les propriétés recherchées et quel matériau pourrait-t-on retenir pour la création de cette pièce?

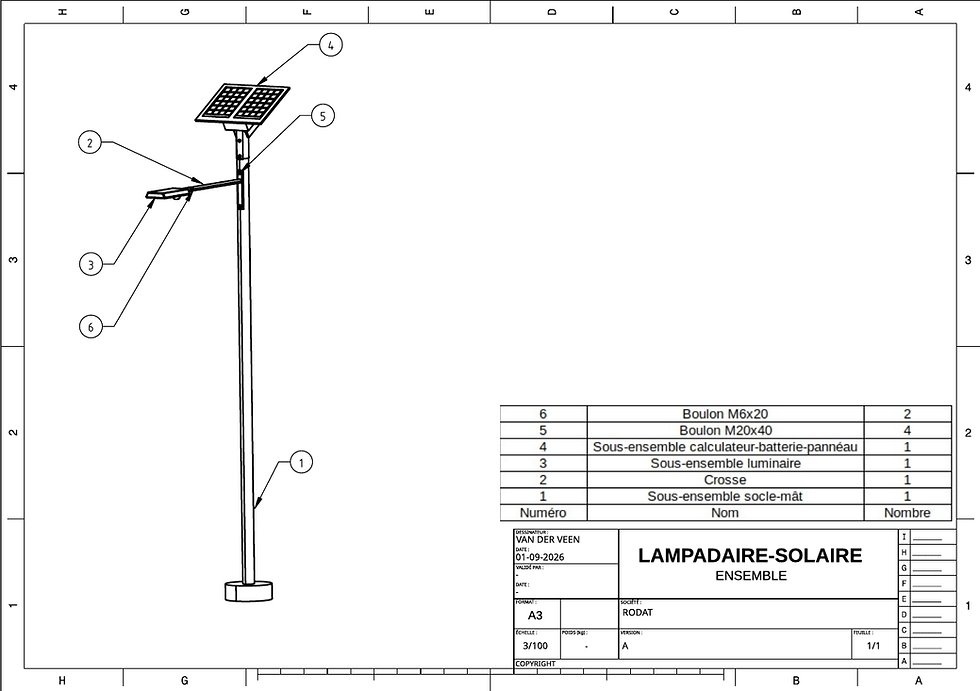

Schéma du lampadaire:
On utilise des dessins techniques pour représenter des objets techniques.
Le dessin d’ensemble représente les pièces numérotées de l’objet technique.
La nomenclature est une liste détaillée et ordonnée des pièces de l’objet technique.
Le cartouche est la fiche d’identification de l'objet ou de la pièce sur le dessin technique.
Une vue éclatée (optionnelle) représente les pièces de l’objet technique éclatées, visibles, afin d’expliquer l’assemblage.
Le dessin de définition représente une pièce avec ses dimensions, par exemple sa hauteur.
Le système de vues représente l’objet technique en 2 dimensions.
Les arêtes visibles sont représentées en traits continus forts et les arêtes cachés en traits interrompus fins (ou pas du tout).
Le système est appliqué pour les dessins d’ensemble et les dessins de définition.
En Europe la vue de gauche est à droite de la vue de face, et la vue de dessus en bas de la vue de face.
Vous retrouvez ci-dessous des fiches de connaissance ainsi que des exercices interactives. Il faudra étudier les fiches avant de faire les exercices.
