Leçon S1-3: La création des Objets et Systèmes Techniques
Problématique: Dans cette leçon on va d'abord créer (avec le logiciel Freecad) une version de la crosse du lampadaire représentée dans le dessin technique ci-dessous.
TP2, travail à faire par binôme:

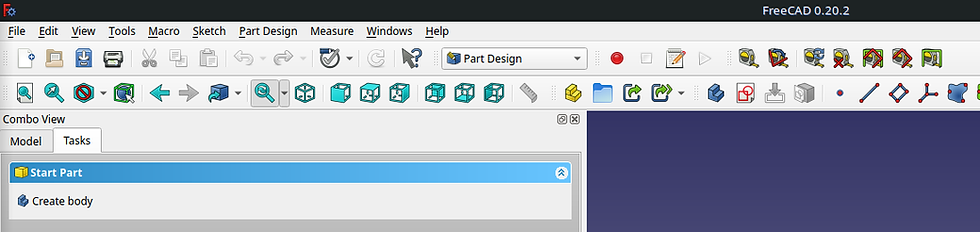

Le but ce TP est de découvrir la création des pièces avec le logiciel de conception 3D "FreeCAD" Vous démarrer dans "l'atelier" qui s'appelle "Part-Design". Cliquer sur 'créer un corps"
Cliquer sur 'créer un esquisse", sélectionner comme plan de base le plan YZ.
Dans l'esquisse 1, on va dessiner 3 cercles, puis on entoure par un ellipse, on va ensuite rajouter les dimensions, jusqu'au moment que l'esquisse devient verte.
Vous sortez de l'esquisse avec la flèche bleu ou la touche 'échappe' et vous sélectionnez la fonction 'extrusion' ou extrusion, épaisseur de 15mm, validez.
Vous sélectionner la surface de devant afin de créer une deuxième esquisse. Attention de rester dans le même 'body'.

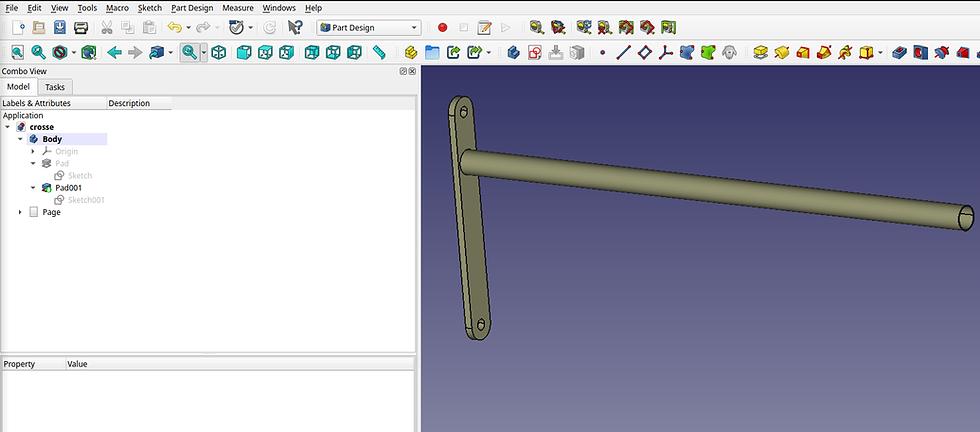

Ensuite vous sortez de l'esquisse avec la flèche bleu ou la touche 'échappe' et vous sélectionnez la fonction 'extrusion' ou extrusion, épaisseur de 1200mm, validez.

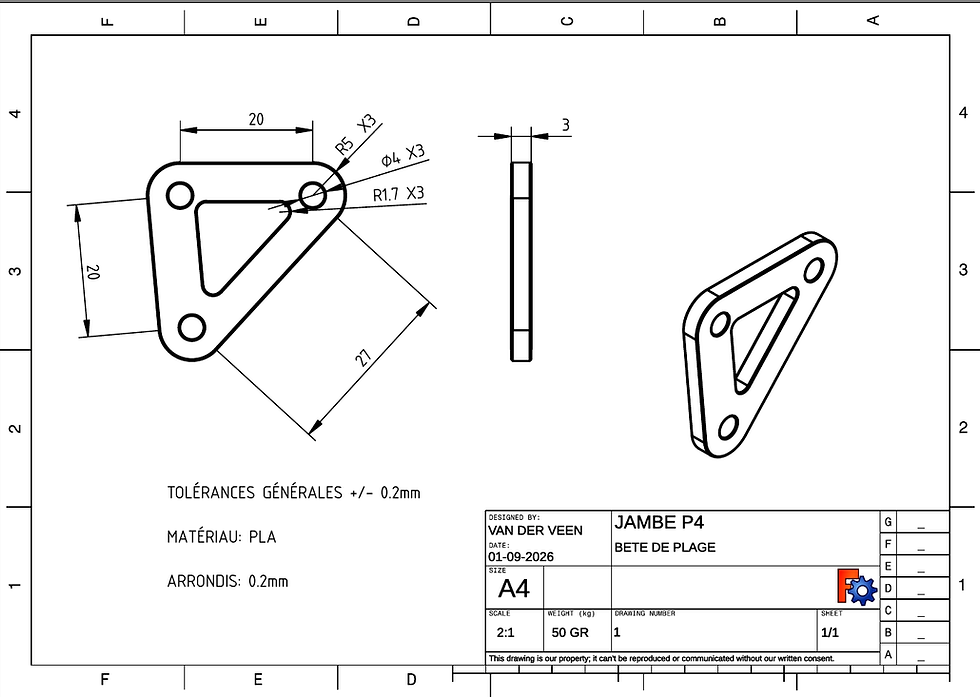

Enfin, vous pouvez vous entraîner en créant des pièces ci-dessous en FreeCAD.
